Техноллогия мультиконтактного разъемного механизма

Мультиконтактный разъемный механизм с применением свециальных букс обеспечивает надёжное электрическое и механическое соединение за счёт специальной пружинной ленты с защитным покрытием. Такие разъемные контакты имеют множество точек соприкосновения и тем самым гарантировано обеспечивают низкое омическое сопротивление. Данная технология существует уже несколько десятков лет и хорошо себя зарекомендовала на щеточно-контактных аппаратах компании Mersen установленных в России и Казахстане. За период эксплуатации с 2008 года таких разъемных механизмов не было ни одного случая отказа или поврежедения мультиконтактной буксы.


Внешний вид крепёжной шины (1) и
мультиконтактной буксы (2)

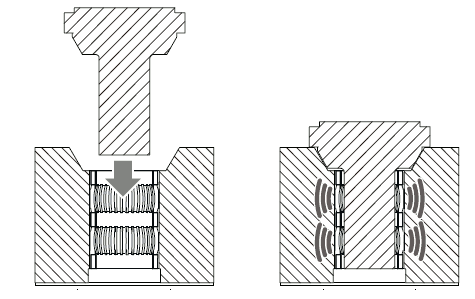

Принцип работы мультиконтактного соединения

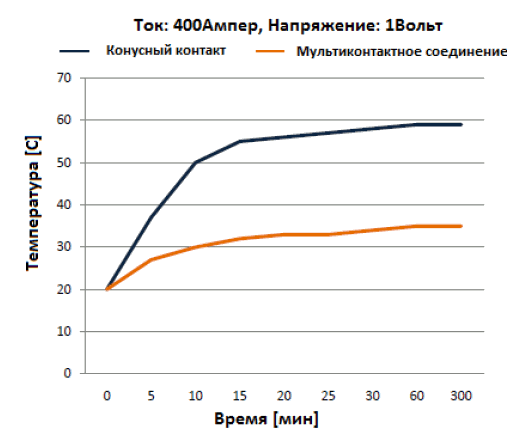

Испытания мультиконтактного соединения и
конусного соединения


Мультиконтактная букса
Ø 20 мм

Мультиконтактная букса Ø 20 мм предназначена для установки в крепёжные шины, где применяются съемные щеткодержатели со штоком диаметром 20 мм. Данная букса также может быть использована в шинах производства Mersen.


Технические характеристики:
1) Диаметр штока съемного ЩД: 20 мм;
2) Номинальный ток коммутации: 400 Ампер;
3) Внешняя резьъба: М30x1.5;
4) Рабочая температура: +40 ÷ +120 °С;


примечание: рекомендуется применять специальную низкотемпературную смазку для увеличения срока службы контактных ламелей.


Мультиконтактная букса
Ø 26 мм

Мультиконтактная букса Ø 26 мм предназначена для установки в крепёжные шины, где применяются съемные щеткодержатели со штоком диаметром 20 мм. Данная букса также может быть использована в шинах производства Mersen.


Технические характеристики:
1) Диаметр штока съемного ЩД: 26 мм;
2) Номинальный ток коммутации: 600 Ампер;
3) Внешняя резьъба: М33x1.5;
4) Рабочая температура: +40 ÷ +120 °С;


примечание: рекомендуется применять специальную низкотемпературную смазку для увеличения срока службы контактных ламелей.
