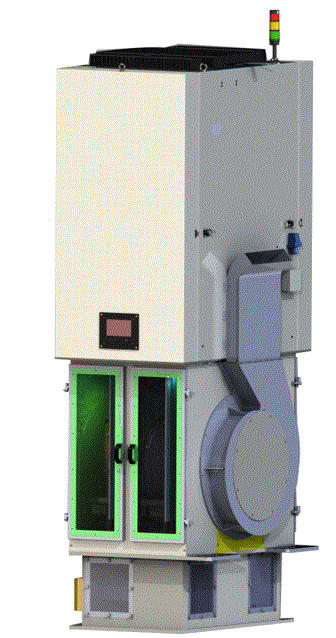

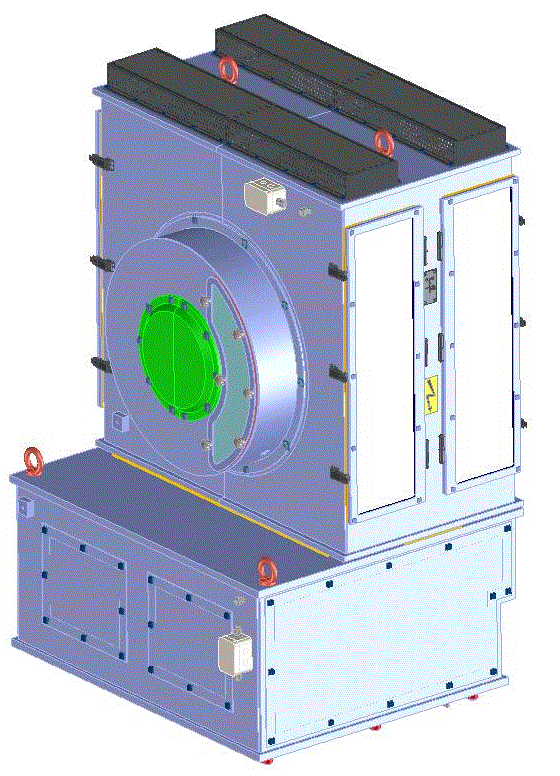

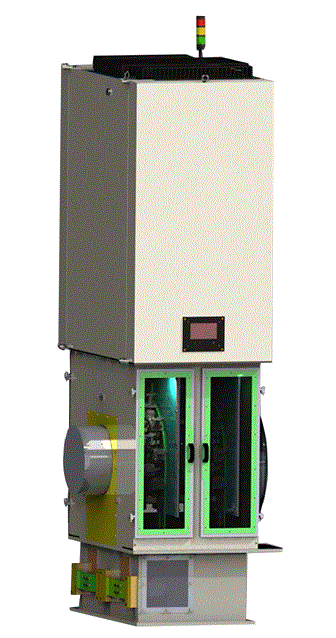

ЩКА для турбогенераторов

Щеточно-контактный аппарат (ЩКА) – небольшой узел турбогенератора, который предназначен для передачи электрического тока от статических компонентов системы возбуждения в ротор. На валу ротора устанавливаются контактные кольца. Обычно количество колец может быть 2, в редких случаях - 4 (в зависимости от конфигурации обмотки ротора). Материал колец, как правило, конструкционная сталь. В качестве передающих компонентов используется щетка электрическая. По сути, в ЩКА имеется скользящий контакт (в данном случае говорить о коммутации некорректно), от надёжности работы которого зависит надёжность всего узла.

Системы мониторинга и контроля – они существенно упрощают получение первичной информации о работе ЩКА, но они не предоставляют информации о причине происходящих процессов. В работе скользящего контакта имеет место многофакторность. И только полный анализ всей ситуации может дать правильное решение по тому, что нужно делать для корректировки в работе ЩКА.

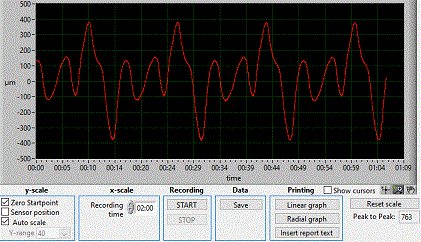

Напротив, увлечение только одним методом анализа работы ЩКА, приводит к неточному пониманию происходящих процессов и, как следствие, неправильным действиям персонала по изменению ситуации. Так, например, применяя систему мониторинга по контролю тока, протекающего через каждую щетку и дальнейшей настройки идеального токораспределения либо путём регулирования нажатия на щётку, либо за счёт шлифовки поверхности контактных колец и щёток может привести (приводит в большинстве случаев) к тому, что ЩКА может существенно разогреться и выйти в аварийный режим по температурным показателям. Кроме того, вмешательство в работу ЩКА различными абразивными компонентами (наждачная бумага или абразивные камни), однозначно приводят к уменьшению срока службы контактных колец и, возможно, серьезному ухудшению ситуации (в частности, ухудшается картина по показаниям вибрация щеток).
