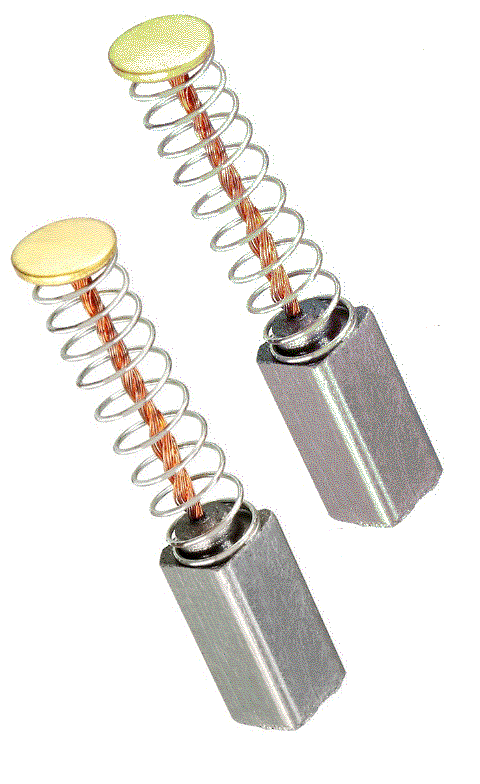

рис.1. Внешний вид
угольнографитовой щетки
К "другим" материаллам можно отнести бакелитографитовую и угольнографитовую группу. Указанные группы материалов, в основном, используются в небольших электрических машинах. Бакелитографитовые щётки не допускают перегрузок по току и также не допускают превышение допустимой линейной скорости. Угольнографитовая щетка не выдерживает превышение допустимой линейной скорости, указанной в спецификации на марку. Эксплуатация электрической машины за пределами рекомендуемых параметров эксплуатации щёток, а также неправильный подбор материала щётки зачастую приведёт к большому износу самой щетки, а в ряде случаев может приводить к повреждению электрической машины.

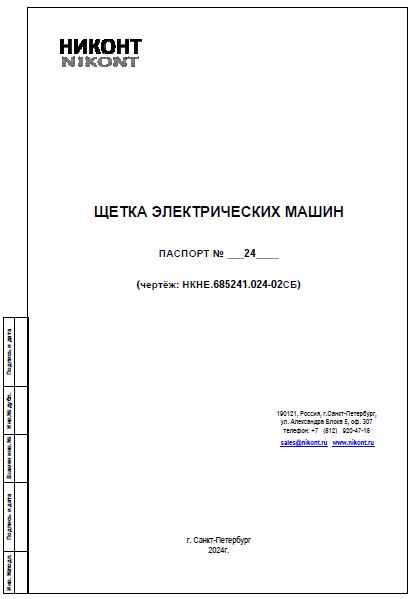

рис.2. Паспорт щетки
(пример оформления)
Основными характеристиками материалов являются:
- Удельное сопротивление
- Плотность материала
- Прочность на изгиб
- твердость (по Шору, Роквеллу [см.прим.1])
- Коэффициент трения [см.прим.1]
- Падение напряжения на паре щёток [см.прим.1]
примечание #1: разные производители указывают твердость в единицах разных шкал и методов. Важно помнить, что методы и шкалы могут существенно различаться и не иметь кроссирующих таблиц.
примечание #2: всегда обращайте внимание на условия, при которых были получены представленные характеристики.
Готовые щетки контролируются по следующим параметрам:
Геометрические размеры (t*a*r) и допуски
Сопротивление заделки провода (особенно это важно в случае метода конопатки)
Усилие на вырывание токоведущего провода
Качество и соответствие вспомогательных компонентов заявленным характеристикам(при наличии)
примечание: рекомендуем ознакомиться с ГОСТ 12232-89 и ГОСТ 53617-2009
Конструкция щеток
Конструкция щеток может быть предложена специалистами компании ООО "НИКОНТ" из стандартного набора (списка чертежей), либо выполнена в соответствии с требованиями заказчика в соответствии с заполненным опросным листом( Опросный лист).
Возможно изготовление щеток по эскизам заказчика или в соответствии с описанием по ГОСТ 53617-2009
Производство
В зависимости от сложности конструктива производство занимает от 5 до 90 дней (*)
Обратитесь к нам и мы с радостью Вам поможем!
