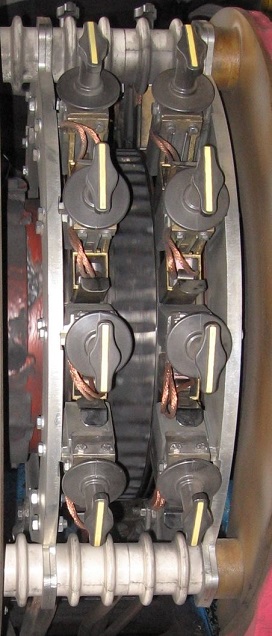

Рис.1. Съемный щеткодержатель
Съемные щеткодержатели обеспечивают масимальное удобство и безопасность при обслуживании щеточно-контактных аппаратов. Технология разъемного контактна основана на применении мультиконтактных букс , которые обеспечивают надёжное соединение с низким переходным сопротивлением, что в свою очередь уменьшает потери.
примечание: опыт эксплуатации мультиконтактных букс подтверждён многолетней эксплуатацией съемных ЩД с данной технологией в России. Так например, щеткодержатели фирмы Mersen с данной технологией работают в России с 2008 года и не было ни одного отказа по данному узлу.
Рис.2. Принцип действия
Съемные щеткодержатели:
- Позволяют выполнять безопасное обслуживание - заменять щётку на работающей машине (под наприжением и во время вращения вала ротора)
- Обеспечивают оптимальное и равномерное усилие нажатия на щётку во всём рабочем диапазоне высот за счёт применения нажимных механизмов с пружиной постоянного нажатия
- За счёт высокого уровня качества изготовления (см.допуски размеров в ГОСТ12232-89) и применяемого материала (сплава меди) устанавливать щетки высотой до 80 мм, а в некоторых случаях до 100 мм, что в конечном рузультате сказывается на высоких технико-экономических показателях электрической машины
- Максимальный ток размыкаемого контакта может составлять 600 Ампер (для штока с диаметром 26 мм)
- Количество щеток в одном съемном щеткодержателе может быть от 1 до 6 штук
- Основные размер окна ЩД 32*20, 40*20, 32*32 (возможны другие размеры по запросу).
- Может быть оборудован:
1) датчиком контроля тока через щётку
2) датчиком контроля высоты щетки
3) датчиком температуры щеткодержателя
Вариант ЩД с размером 32*32, 1 щетка

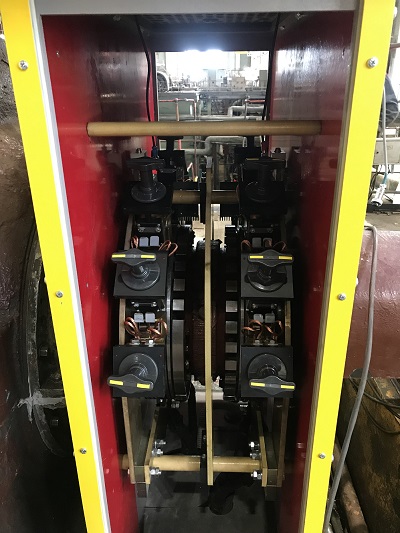

Вариант ЩД с размером 32*20, 2 щетки
(с датчиком тока)

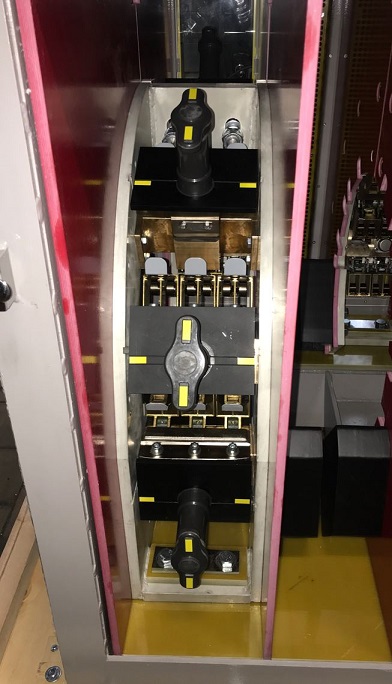

Вариант ЩД с размером 40*20, 6 щеток
Каталог
В работе... (просим обратиться к нам за получением интересующей Вас информации)
